灯光照明系统--工作页

学习任务九  照明系统认知（内、外）

学习目标

1.   能说出速腾车上各个照明部件的位置和功能；

2.   能恰当使用各个照明部件；

3.   能说出各照明部件的灯泡类型。

资源准备

一汽-大众速腾检修一体化学习站，并准备如下实训设备、检测工具、安全防护用具等：

1.   设备：一汽-大众速腾整车一辆；

2.   工具：无；

3.   安全防护用具：翼子板护垫、工作手套、安全鞋、工作服；

4.   其它材料：一汽-大众培训中心培训手册、速腾使用手册、教学移动终端（App）。

学习过程

当你完成了所有的工作后，请教师检查你的工作并在本工作单上签字，这样有助于教师对你工作情况的掌握。

l 使用维修手册或其他维修资料；

l 执行操作或任务（注意技术或操作要点）；

l 写下问题的答案；

l 任务完成后自评；

l 教师检查签名；

接受工作任务

找出一汽-大众速腾汽车，车内、车外的灯光照明装置（注意不是灯光信号装置）。

收集信息

1.查阅维修手册及速腾使用手册等相关资料或者网上查阅，完成下列内容

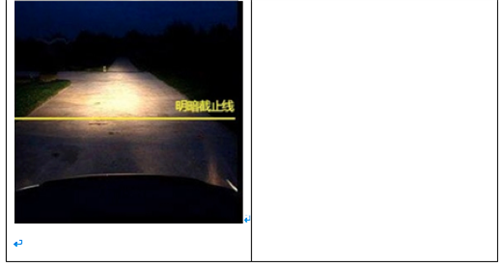

（1）下图是速腾的卤素大灯的灯光效果，在图上标出远光灯、近光灯并写出区分原因

近光灯特点：请作答

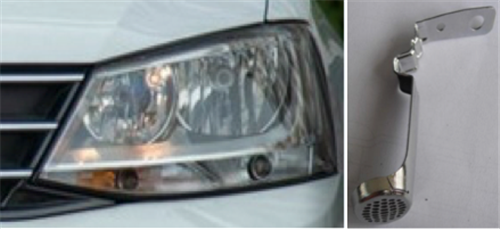

（2）下图是速腾汽车的大灯总成，在图中标出远光灯和近光灯并说出区分原因

左图是速腾的                  大灯总成；

右图是                   ；

区分远近光灯的方法：

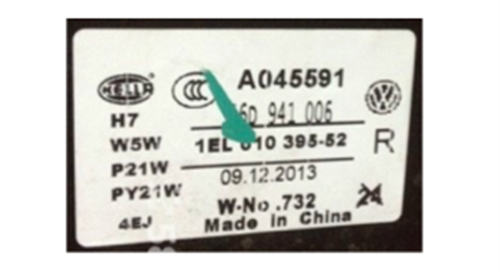

（3）下图是速腾卤素大灯总成的零件标识

零件号是:                                              ；

生产厂家代码:                                              ；

远近光灯泡型号：                         ；

位置灯泡型号：    T10 或者                 ；

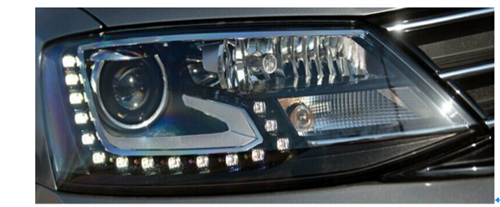

 （4）  在下图是280TSI自动旗舰型的远近光一体式氙气大灯，在图中标识出

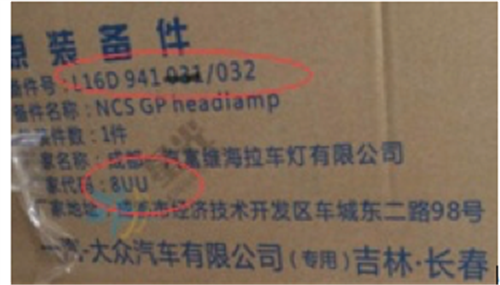

（5）下图是氙气大灯的包装箱

零件号是:                                              ；

生产厂家代码:                                ；

          国产备件的标识是：                        ；

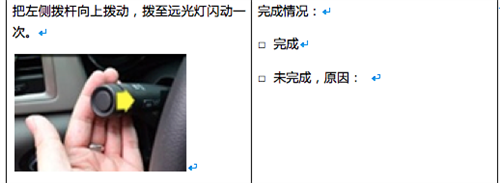

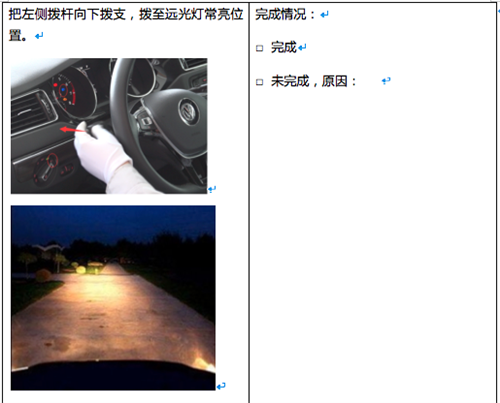

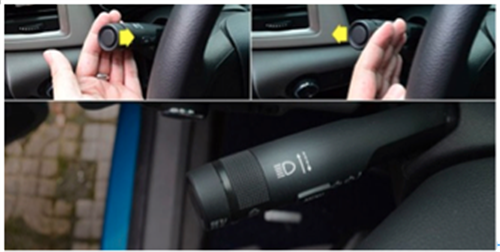

在下图的远光灯开启方法中，标识出:远光灯闪动一次/ 远光灯长时间开启 远光灯标识

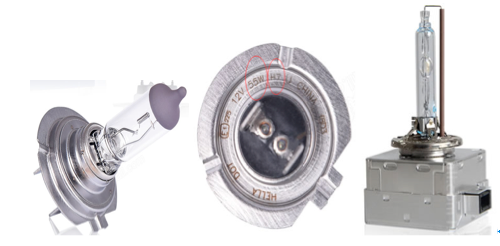

（6）    在下图中写出灯泡的型号，名称。

（7）

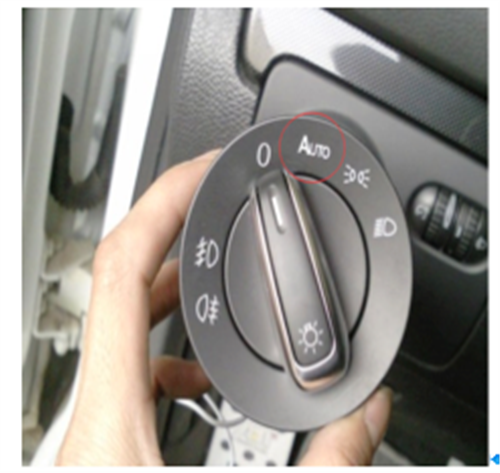

上图中Auto的含义                             ；

在原有灯光的基础上加一个auto挡。在前大灯上安装了感光控制系统。

驾驶员只要将灯光开光扭到AUTO档，当汽车行驶中光线变暗时，前大灯会自动亮起，当光线变亮时会自动熄灭。

车辆会根据情况开启远近光灯或者熄灭，对进出隧道和车库非常方便。

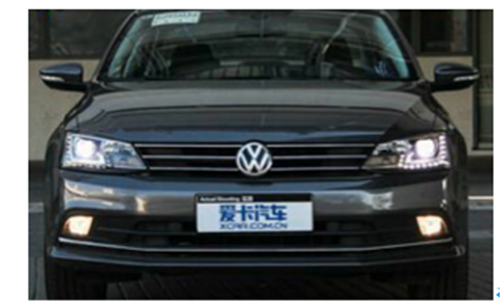

（8）在下图中标识出  雾灯总成

前雾灯灯泡光颜色              或明亮的                ，在比前照灯稍低的位置，用于雨雾天气行车时照明道路。

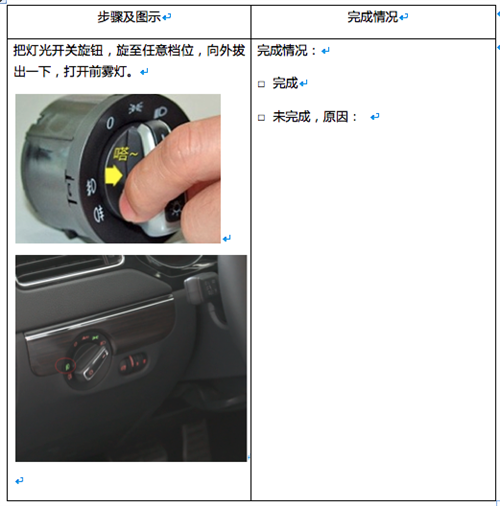

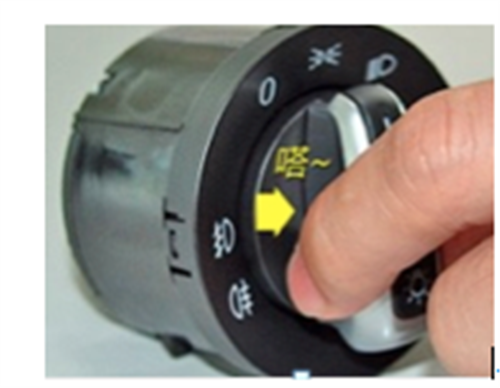

（9）根据下图说明雾灯的开启方法

将旋钮拧至任意灯光档位，

然后拉一下按钮，就能开启                 ，拉两下就开启                    。

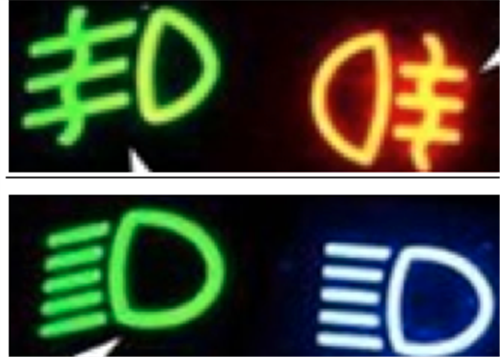

（10）在下图中标识出前雾灯、后雾灯 、远光灯、 近光灯

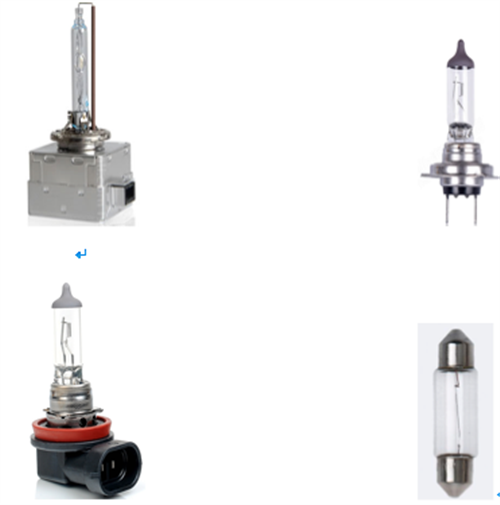

（11）在下列灯泡图片上标识出型号及于灯光种类；

制定任务实施方案

根据大众汽车常规保养/灯光检查的步骤，制定灯光照明装置认知方案。

任务实施

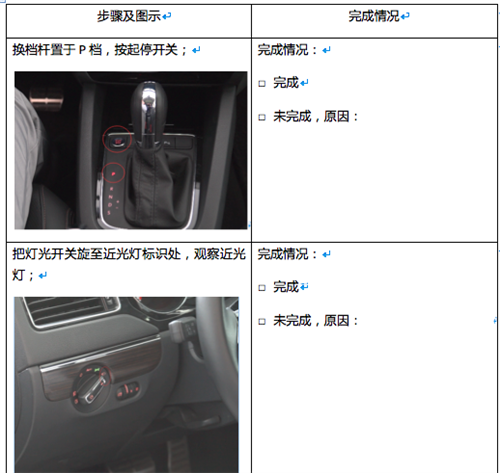

Step1  认识前照灯

Step2   认识前雾灯

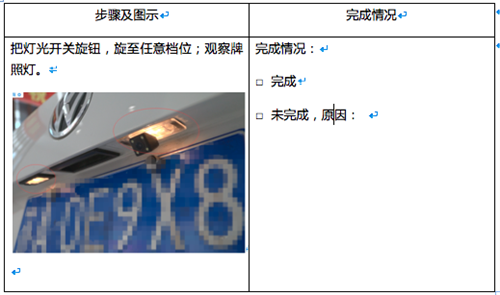

Step3   认识牌照灯

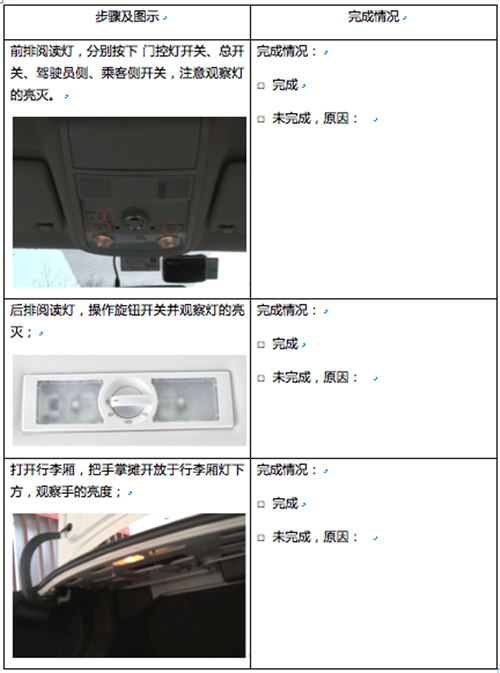

Step4   车内照明装置

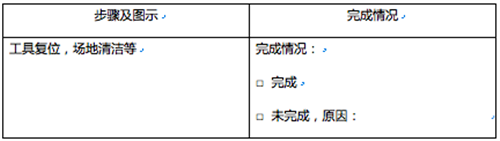

Step 5“6S”管理

评价总结

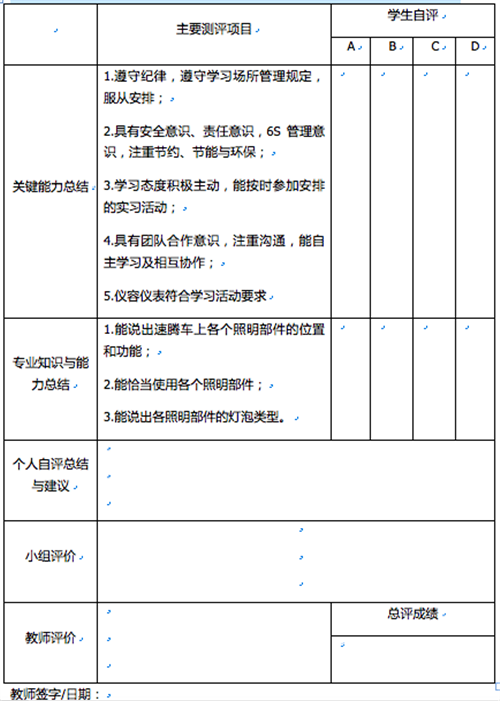

学习任务评价表
