起动系统总成认知-工作页

学习目标

1.   能使用大众售后服务系统及ElsaWeb找到起动系统相关技术资料；

2.   能找到各部件在车上的位置；

3.   能说出各部件的功能作用；

4.   能看懂起动系统电路图及其控制策略。

资源准备

一汽-大众速腾检修一体化学习站，并准备如下实训设备、检测工具、安全防护用具等：

1.   设备：一汽-大众速腾整车一辆；

2.   工具：大众常用工具一套；

3.   安全防护用具：翼子板护垫、防护套件、安全鞋、工作服；

4.   其它材料：维修手册、一汽-大众培训中心培训手册、教学移动终端（App）。

学习过程

学习过程

当你完成了所有的工作后，请教师检查你的工作并在本工作单上签字，这样有助于教师对你工作情况的掌握。

l 使用维修手册或其他维修资料；

l 执行操作或任务（注意技术或操作要点）；

l 写下问题的答案；

l 任务完成后自评；

l 教师检查签名；

接受工作任务

一辆2015年7月上牌的２０１5款大众速腾轿车，行驶25500KM。车辆偶发性出现无法起动故障，起动车辆时起动机不转，故障出现没有规律性，有时半个月才出现1次，进服务站维修多次，故障一直没有解决。

在排除这个故障之前，你会做些什么事情呢，要做哪些知识准备？

收集信息

1.收集维修手册及相关资料，并完成下列内容

（1）    下图是“一汽-大众售后技术支持”系统页面，速腾维修手册-电气设备、速腾维修手册-电路图、三级助理技师教案-起动机和起动装置

这几个技术文档是在下面哪些栏目里找到的。

速腾维修手册-电气设备:                                              ；

速腾维修手册-电路图:                                              ；

三级助理技师教案-起动机和起动装置：                                              ；

          技术性问题维修指导（TPI）：                                              ；

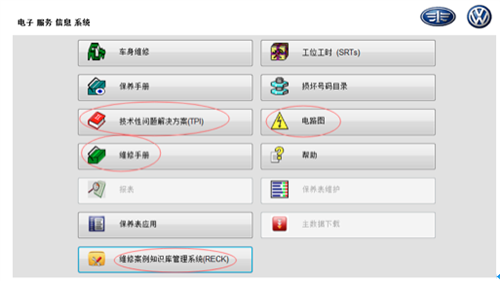

（2）  下图是大众汽车ElsaWeb（电子服务信息系统）工作页面，

厂家的技术服务方案指导、车型电路图、车型维修手册、故障维修案例

分别是从下图中哪几个栏目中查找到的。

厂家的技术服务方案指导:                                              ；

车型电路图:                                              ；

车型维修手册：                                              ；

故障维修案例:                                              ；

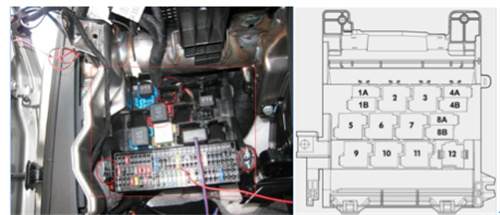

（3）    起动机继电器的位置

12芯继电器盒的位置：                       ；

2号位置是代号J907的起动机继电器，继电器型号是             ；

仅用于带                     （Start/Stop）系统的汽车；

6号位置是代号J906的起动机继电器，继电器型号是                       ；

仅用于带                     （Start/Stop）系统的汽车；

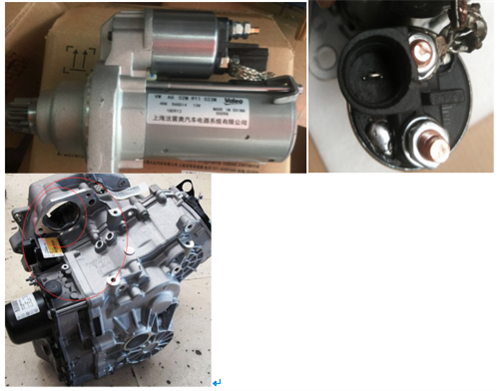

（4）         在下图中圈出起动机的安装位置，标出起动机负极连接搭铁端子、直接连接蓄电池正极的起动动力电压端子、起动机起动的控制电压端子（起动机通过自身壳体搭铁）。

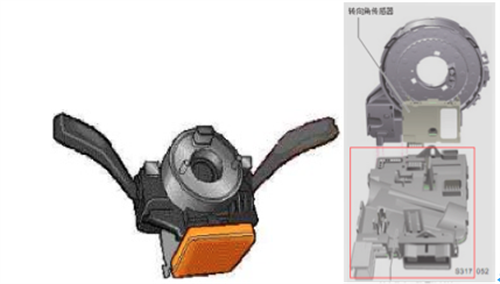

（5）在下图中标识出    转向柱电子装置控制单元J527

定任务实施方案

任务实施

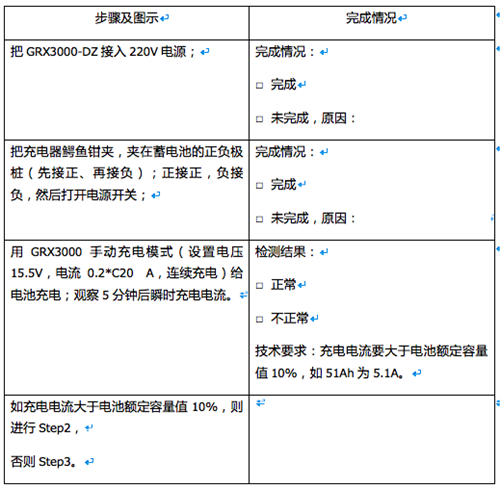

Step1  蓄电池充电测试

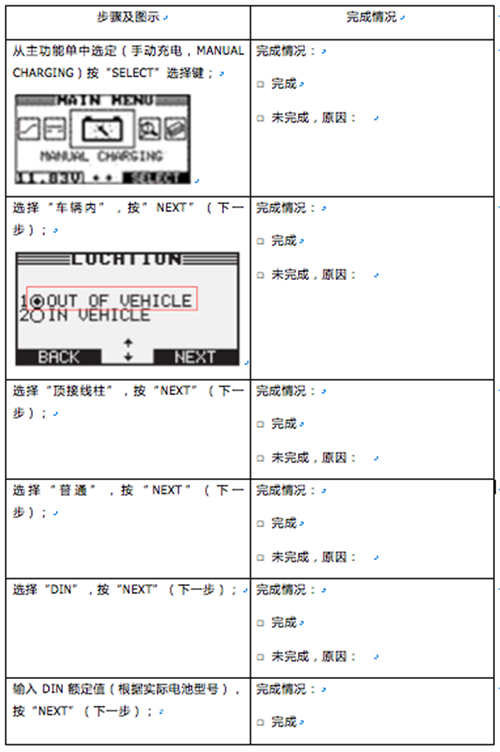

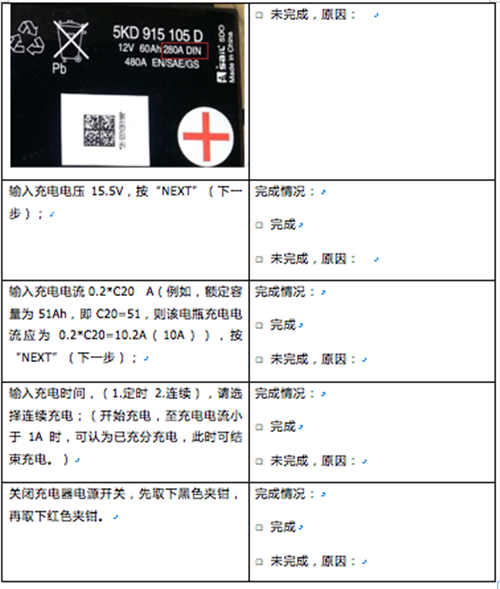

Step2   GRX3000手动充电模式进行充分充电

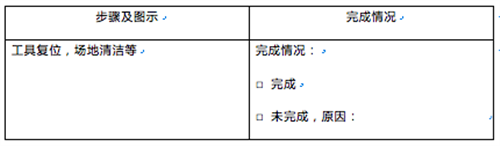

Step 3“6S”管理

评价总结

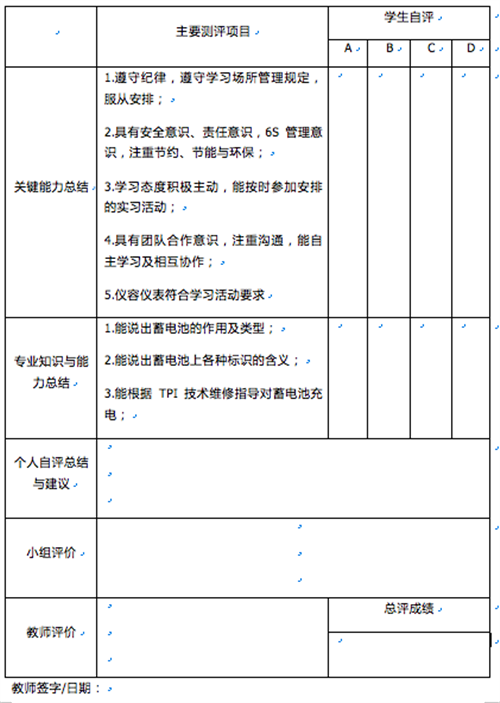

学习任务评价表
