蓄电池充电--工作页

学习目标

1.   能说出蓄电池上各种数据标识的含义；

2.   能使用GRX3000-DZ大众专用充电工具对蓄电池充电；

3.   能按照大众技术维修指导对蓄电池充电。

资源准备

一汽-大众速腾检修一体化学习站，并准备如下实训设备、检测工具、安全防护用具等：

1.   设备：一汽-大众速腾整车一辆；

2.   工具：大众专用充电器GRX3000-DZ；

3.   安全防护用具：翼子板护垫、防护套件、绝缘手套、安全鞋、工作服；

4.   其它材料：维修手册、一汽-大众培训中心培训手册、相关TPI（汽车蓄电池充电技术指导）、教学移动终端（App）。

学习过程

当你完成了所有的工作后，请教师检查你的工作并在本工作单上签字，这样有助于教师对你工作情况的掌握。

l 使用维修手册或其他维修资料；

l 执行操作或任务（注意技术或操作要点）；

l 写下问题的答案；

l 任务完成后自评；

l 教师检查签名；

接受工作任务

一辆2015年7月上牌的２０１５款大众速腾轿车，行驶28000KM。车主忘记关收音机，导致蓄电池电量耗完，无法起动，电话请求救援；在和车主沟通后，得知车主习惯在发动机熄火后听收音机。根据维修技师经验判断，应该是车主的不良用车习惯导致蓄电池亏电，无法起动发动机。请根据所学的知识，对蓄电池进行充电。

收集信息

1.查阅维修手册及相关资料，完成下列内容

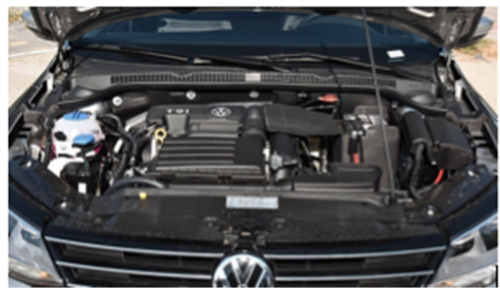

（1）下图是速腾的发动机舱，在图中圈出   蓄电池

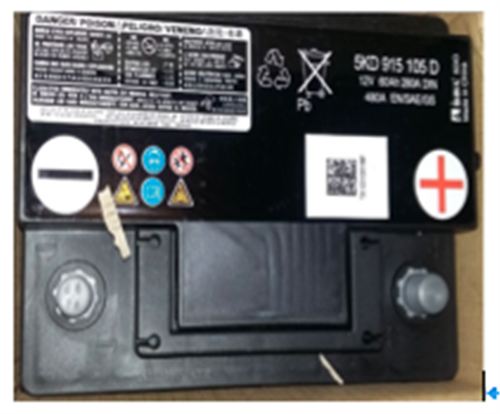

（2）下图是速腾汽车的蓄电池电池，依据图中标识，完成下列问题

零件号是:                                              ；

额定电压:                                              ；

额定容量：                                              ；

（在下面空白处填写名词解释）：

请作答

低温检测（起动）电流:                                              ；

（在下面空白处填写名词解释）：

请作答

欧洲标准：                       ；        美国标准：                      ；

德国工业标准：                       ；      德国安全性认证：                       ；

蓄电池正极用              表示，是               （颜色）；

蓄电池负极用              表示，是               （颜色）；

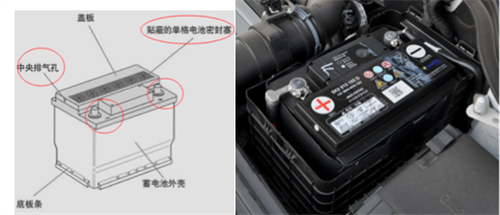

（3） 把下图中红圈里的部件名称，在实物图上标识出名字。

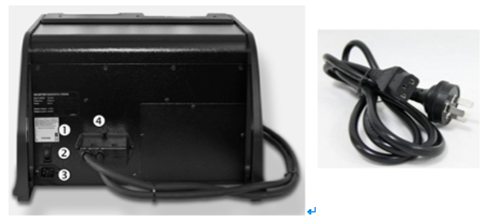

（4）在下图中标识出   电源开关      AC 220V电源线C14公插头    C13母插头

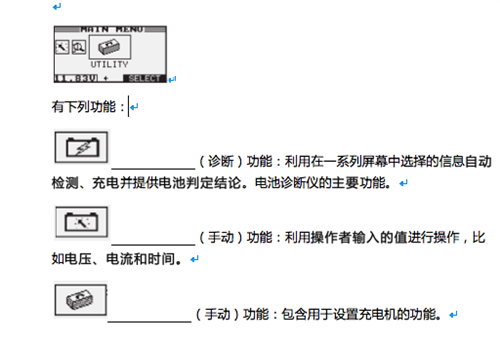

（5）下图是功能单图标，以图形方式表示你可以选择的某项功能；

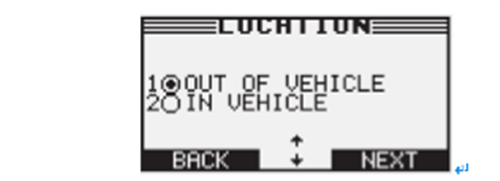

（6）上图中英文含义：a. 蓄电池            车上（的充电情形）；

b.          在车上（的充电情形）；

制定任务实施方案

根据TPI2040943 技术维修指导，制定蓄电池充电方案。

请作答

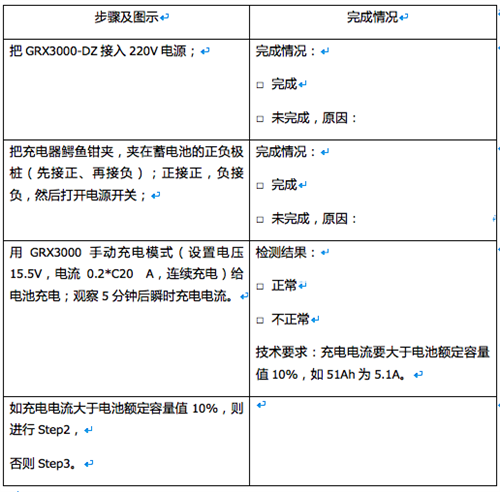

任务实施

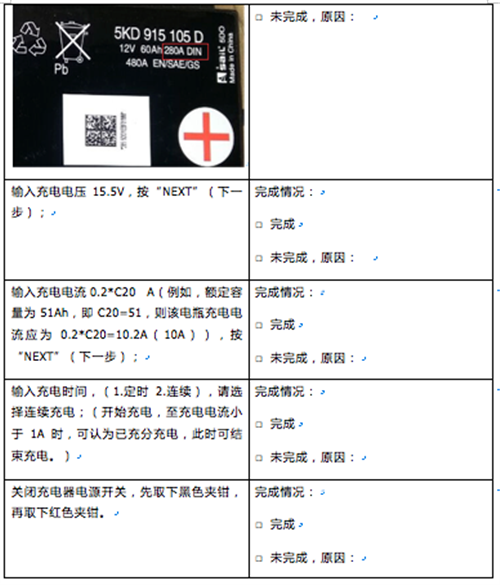

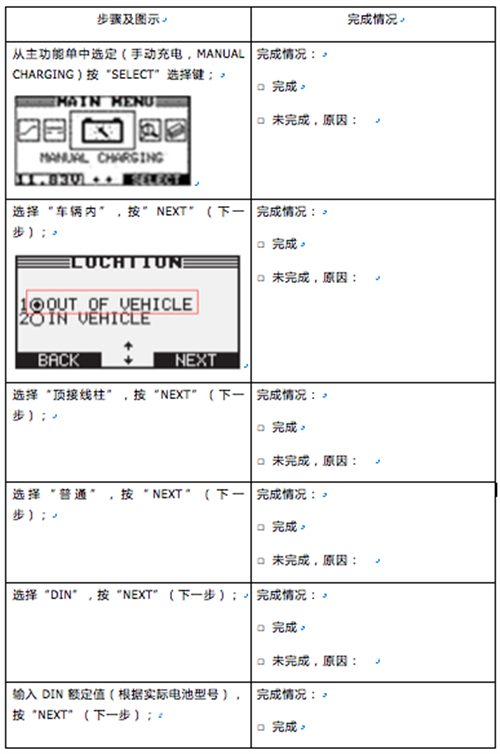

Step2   GRX3000手动充电模式进行充分充电

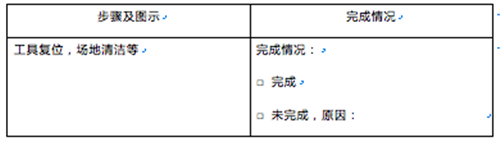

Step 3“6S”管理

评价总结

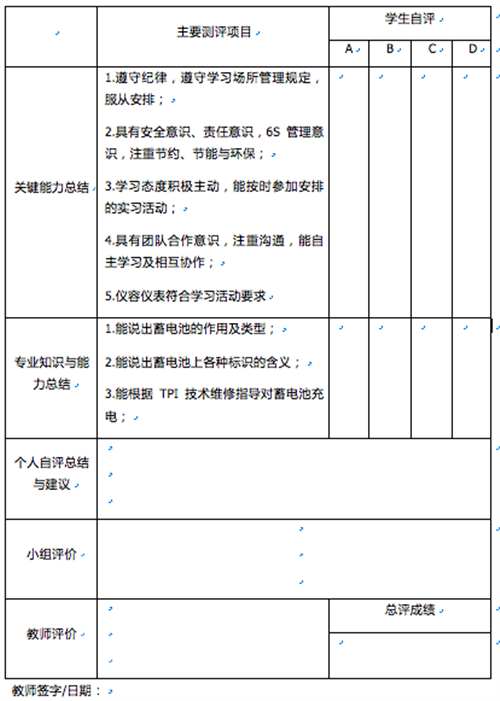

学习任务评价表

班级                           小组                           学号                       姓名
