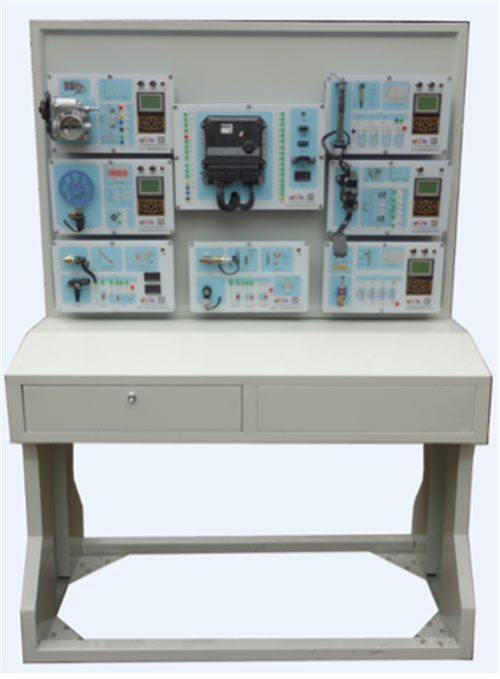

丰田卡罗拉发动机积木台架

第一部分   实验台架使用说明

第一章   产品介绍

1-1  产品质量介绍

1．支撑架采用不锈钢材制作，坚固耐用；

2．钢架面板内带吸磁铁板，有利于实验使用；

3．钢架采用专用不锈钢焊接技术全焊口焊接，保证台架结实可靠；

4．钢架安装万向脚轮，整个台架可移动，并且脚轮带锁止功能，在台架使用过程中，可以锁止台架；

5．实验面板前侧设有20CM的小平台，以便在检测时临时存放检测物品及实验相关资料。

1-2  产品参数

1．外形尺寸：1450*600*1800（mm）

2．工作电源：AC220V、DC12V

3．台架重量：100±10kg

4．工作温度:≦60℃

1-3  产品功能介绍

1．可以实现1ZR-FE发动机的正确接线后演示功能，使学生了解发动机电控系统组成及工作原理；

2．积木板内置控制模块，可通过显示屏控制元件单独工作，并有波形显示，方便携带，易于教学；

3．面板上带各传感器系统工作原理图，让学生容易理解汽车传感器的工作原理，方便教学；

4．示教面板带检测端子，在使用本台架时，可以使用万用表测量线路上的相关数据；

5．台架采用开关电源供电，减少蓄电池使用时间过长经常充电的麻烦；

1-4        实验台架配件清单

第二章  实验台架操作指南

2-1 示教面板的操作

为方便教学使用，发动机积木台架有三种使用方法。使用方法如下：

1.单独使用模式：

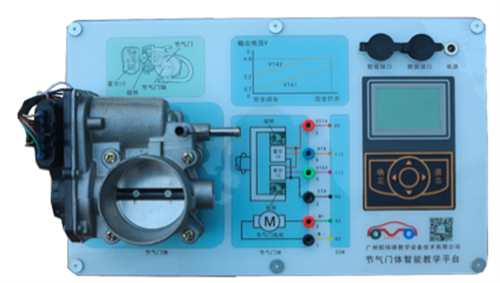

卡罗拉节气门体智能教学平台

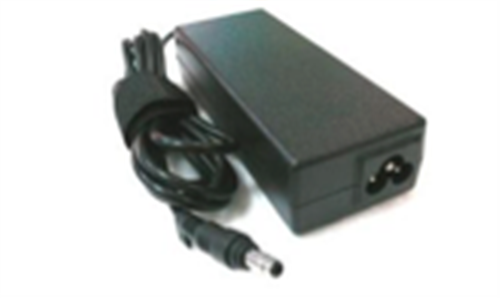

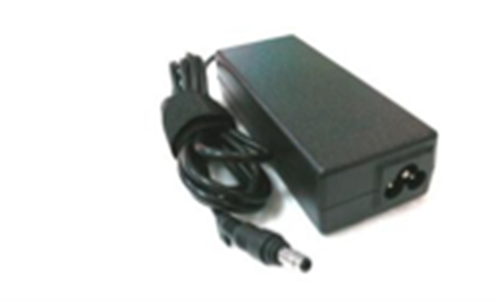

（1）.使用开关电源连接积木板

（2）.通过操作显示屏即可完成对积木板的元件工作原理及电压变化情况进行学习及演示。使用万用表可以测量各传感器执行器信号电压；

2.五位一体教学积木板连接模式：

（1）.使用开关电源连接任意一块积木板；

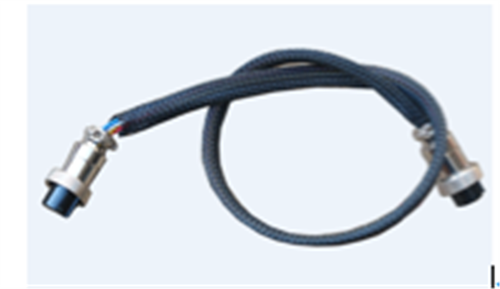

（2）.将五块教学积木板使用专用线束连接到数据接口；（注意：连接时请在断电的情况下连接，防止损坏电子元器件）

（3）.通电后即可通过油门踏板控制节气门开度、喷油脉宽、点火频率、转速变化。使用万用表可以测量各传感器执行器信号电压；

3.原车发动机电控系统连接模式：

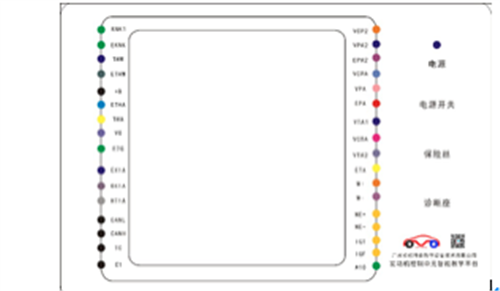

（1）.使用开关电源连接ECU积木板

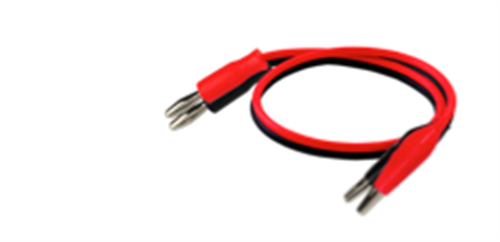

（2）.将积木板上的端子使用跨接线连接到发动机ECU端子；（注意：连接时请在断电的情况下连接，防止损坏电子元器件）

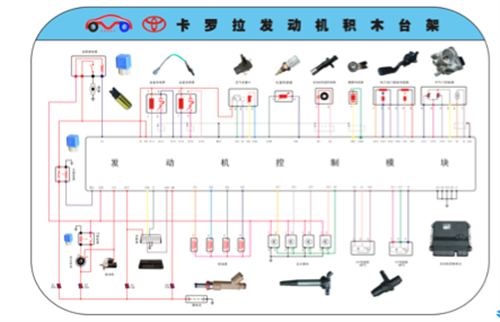

（3）.连接方法可参照积木台架背面的面板图。

4）.检查连接无误后，即可打开ECU积木板电源开关，通过控制油门踏板等其他传感器元件即可控制执行器工作。使用电脑检测仪可对发动机ECU进行诊断。

第三章实验台架的操作注意事项

3-1  实验台架日常维护注意事项

1．放置实验台的库房应通风干燥，避免放置阳光直射、多尘高温的地方，防止铁架油漆老化；

2．严禁汽油、柴油、蓄电池电解液等腐蚀性的液体沾到面板上，防止电路图退色；

3．检查元器件线路时，要求使用数字式万用表，增加准确度；

4．台架不能闲置几个月或更长的时间不使用，应每隔1个月时间运转半个小时，防止各插头长时间不用导致接触不良故障.

3-2  实验台架安全操作注意事项

1．跨接12V电源线时，注意要分清正负极，防止电路反接短路事故；

2．台架采用220V供电，请勿触摸电源开关，防止触电事故发生；

3．禁止短路面板上的检测端子，以防短路损坏导线和元器件；

4．台架保险烧断更换时，要严格按照原来有保险要求，更换相同规格的保险丝，如果更换不正确，容易损坏线路；

5．台架检修时，注意不能在测量端子上借电，因为端子线只用于测量和传感器的供电，不能用于对大功率元器件供电；

6. 禁止用手触摸曲轴信号盘或其它高速转动的物体，防止手指碰伤；

7. 点火线圈工作时，禁止用手触摸火花塞，防止触电。
