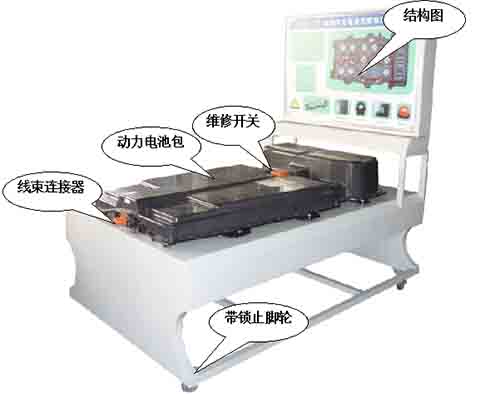

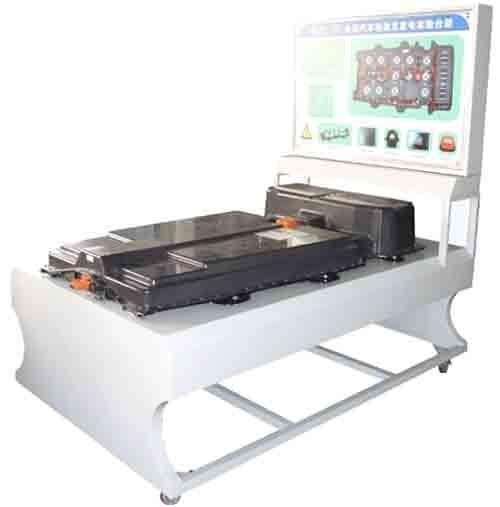

电动汽车充放电系统实验台


1-1  台架机加工说明


1．支撑铁架采用鞍钢股份有限公司生产的钢材制作，坚固耐用；

2．铁架安装万向脚轮，整个台架可移动，并且脚轮带锁止功能，在台架使用过程中，可以锁止台架；

3．铁架表面经现代油漆新技术高温喷塑处理，持久耐用；

1-2  产品参数


外形尺寸：1250×600×1800(mm)

工作电源：DC12V、DC 332.15V

重量：500±10kg

工作温度：0～50℃

1-3  产品功能介绍

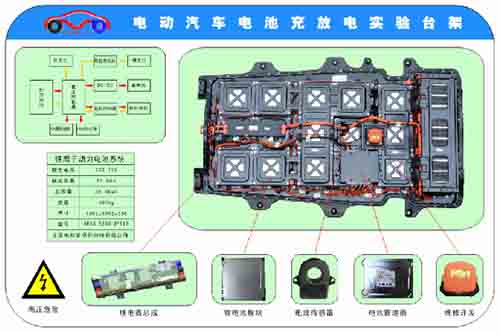

1．示教面板标注了北汽EV200动力电池结构组成，方便教学；

2．实训台可连接相应线束，配合动力系统实验台架完成动力电池充放电、驱动电机工作等相应功能；

3．示教面板带整车充放电流程图，让学生更容易理解；

1-4  示教板配件清单




名称数量
动力电池包1个
示教面板1块
支撑架1个
脚轮4个


2-1  实训台操作使用说明

实验台架使用时必须严格按照以下操作方法进行操作,否则将有可能触电！！！

一、线束连接操作

1、线束连接之前请确认维修开关已拔下

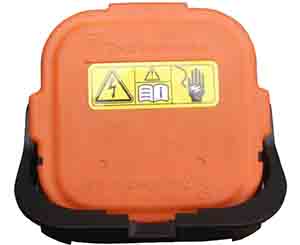

维修开关

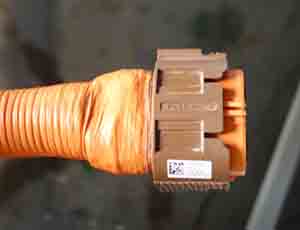

2、连接动力电池高压线束；

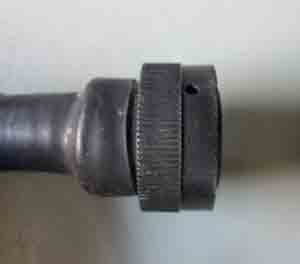

3、连接动力电池低压线束；

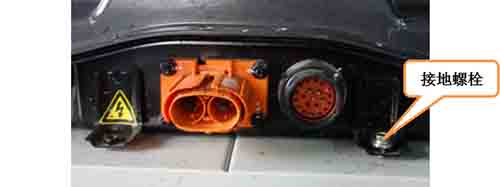

4、将动力电池包与动力系统实验台架接地；

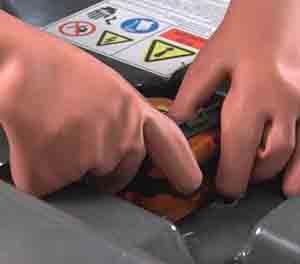

5、带上绝缘手套，安装维修开关



6、确认连接无误后操作动力系统实验台架，接通电源，即可完成高压电池充放电功能。

2-2  实训台使用说明




电动汽车电池充放电实验台架

1．利用示教板上结构图说明电动汽车动力电池包组成；

2．学生可以利用示教面板进行电动汽车系统电源系统学习和原理分析；

3．学生可以利用示教面板认识电动汽车控制电源模块组成构造；

3-1  实验台架日常维护注意事项


1．放置实验台的库房应通风干燥，避免放置阳光直射、多尘高温的地方，防止铁架油漆老化；

2．台架不能闲置几个月或更长的时间不使用，应每隔1个月时间运转半个小时，防止内部元件、线路老化；

3-2  实验台架操作注意事项


1．检查元器件线路时，要求使用数字式万用表，增加准确度；

2． 测量台架有关参数时，不得短路台架上的接线端子，防止出现短路事故；

3．台架检修时，注意不能在测量端子上借电，因为端子线只用于测量，不能用于对大功率元器件供电；

4．安装电池接头时，要分清正负极，并分清两种电压不要混接，防止线路短路，损坏导线和元器件；

5．禁止短路面板上的检测端子，以防短路损坏导线和元器件。

6．台架保险烧了，更换时要严格按原来要求更换相同规格的保险丝，否则容易损坏线路。

7．安装与拆卸前必须保证绝缘良好，防止触电；

8．在进行各插件的拔插操作前必须先断开低压蓄电池电源及维修开关；

9. 台架检修时，请带上绝缘手套，防止造成高压电击事故；

10. 高压线束、维修开关拆卸时注意方法，防止线束连接器损坏。
