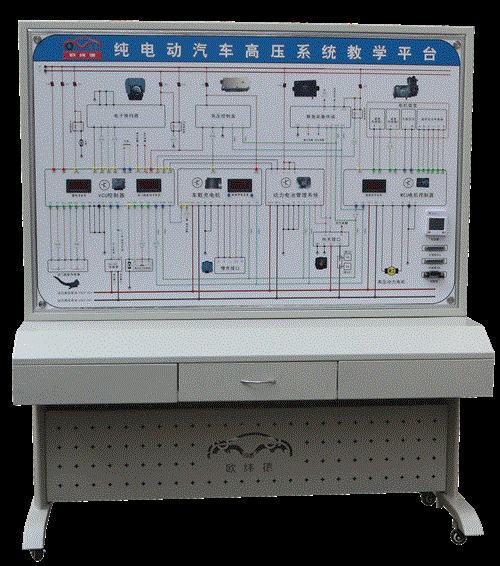

纯电动汽车高压系统检测教学平台

与“EV160在线解剖教学实验车”配套

一、产品组成：组成=示波器、高压系统设置考核平台+1650*650*1000的立式检测台+工具柜。立式检测面板带有工作指示灯与数显功能；工具柜有HDLC检测线、系统故障件、跨接线，可存放常用工具及作业工单。

二、产品技术参数与功能：

1、主控台：完智能化成故障设置，带有标准电路图及检测跨接端子。

2、立式检测台：采用1650*200*800的箱体制作，面板采用铝塑板3D彩印线路图，具有防火、防水、防潮、耐腐蚀、耐磨的功能，装有LED指示灯，在面板上配有示波器、汽车无线诊断与智能故障设置考核平台。

三、实训功能：

1、不损坏汽车原车线束及快速还原的基础上与空调系统、防抱死系统的控制单元串联，实现空调系统、防抱死系统控制单元相关数据检测与诊断；

2、示波功能：读取分析元件数据判断元件性能；

3、汽车无线诊断与智能故障设置考核平台

1 ）汽车无线诊断系统：采用ISO15765-4 (CAN)ISO14230-4 (KWP2000)ISO9141-2J1850 VPWJ1850 PWM输出，蓝牙接口，OBD 发射/接收， RS232 发射/接收。发射信号：正弦波信号：1-2KHz频率无级调整；信号单端对地输出，5Vpp-18Vpp幅值无级调整。通过人机对话平台，直观地检测与发射信号，使电控系统维修进入智能化，远程诊断距离可达600米以上。

2）智能故障设置考核平台:包含教师智能教学考核机+学生智能教学考核机+编程器，采用局域网智能考核，可对100台学生智能教学机、故障实验台、实验教学车实现远程故障设置、监控，方便对教学设备、学生考核进行集中化管理。

（1）故障发射的电压信号：0-5V电压无级调整；输出电压以0.02精度实时显示；信可发射的频率信号：2 Hz  999±1 Hz频率独立可调；1%-99%±1%占空比独立可调；信号单端对地输出；幅值固定输出

（2）教师、学生智能考核机：采用4*6寸彩色智能屏、可与计算机智能考核软件连网连接，学生在计算机智能考核软件上根据实训台故障现象进行故障检测和故障确认，并能进行老师和学生进行互动教学及实训教学工作过程，数据库记录档案已被下次查找相同案例，考试软件可以根据学生管理及老师管理的不同管理模式进行考核情况、自动完成评分等功能。

3）、编程器：通讯波特率在 5Kbps-1Mbps 之间任意可编程；USB 总线电源供电，电流200mA； CAN-bus 接口采用电气隔离，隔离模块绝缘电压：DC 1000V; CAN接口EMC等级：接触放电±8KV，群脉冲±2KV; 单通道最高接收数据流量：8000 fps(标准帧)，可编写教学设备、教学实验车的故障程序，可对学生智能教学机的编码管理，同时留有 USB端口进行扩展和投影功能。

四、产品参数

产品参数外形尺寸：1650*650*1800mm

工作电源：DC12V，AC220V

重量    ：约80KG

保养周期：60天
