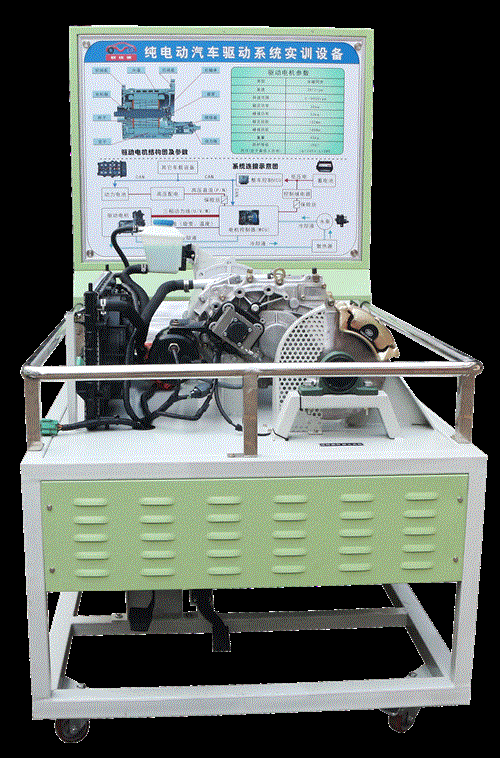

EV160驱动系统实验台架

与“纯电动EV160解剖教学实验车”配套

一、产品组成：组成=EV160驱动系统总成+主机台+倾斜控制台+立式检测台+工具柜。倾斜控制台带有点火开关、智能故障设置和排除盒、OBDII诊断座、燃油压力表、真实压力表、原车仪表等装置；立式检测台带有LED指示与数显功能，可智能选用与不选用，不选用时用考核作用，选用时做为演示功能；便携式工具柜有HDLC检测线、跨接线、元件PC模拟控制器、燃油加注工具，可存放常用工具及作业工单。

1、主机：8AZ发动机、进气系统、冷却系统、排气系统、燃油供给系统、仪表等。

2、附件：免维护电池、油压、真空显示、智能故障电路主板、智能故障显示器等。

二、产品技术参数与功能：

1、主机台，按照原车的结构对混合动力发动机及附件进行合理布置，发动机要求采用左、后、右三点进行支承，进气系统流量计外露（便于模拟PC控制器的使用），冷却系统、排气系统均有安全保护功能。

2、倾斜式控制台：能完成智能故障的设置、发动机漏气率的检测、油压的显示、发动机运行参数的显示、HDLC的诊断功能。

3、立式检测台：采用1800*60*1000的箱体制做，面板采用铝塑板3D彩印电路图，电路图采用简画式电路图，学生可通面板工作原理图认识和分析汽车发动机的工作原理，美观大方。电路图永不退色，具有防火、防水、防潮、耐腐蚀、耐磨的功能，经久耐用，装有LED灯与4个标准的数显表，检测端子可通过仪器仪表检测各传感器，执行器等各种信号参数如，电压，电阻，频率等；

4、发动机参数：怠速750+50R/MIN，机油压力2-4KG，免维护蓄电池，排放C0、HC达到国五标准。

5、控制台配有数据检测端口，可通过专用仪表进行读取故障码及清除故障码，读取动态数据流，参数设定等诊断功能，配有通信接口和网络接口。

6、演示混合动力混动、电动各种工况。

7、演示放电、回收电量（充电）的各种工作状态。

8、演示维修普通汽车（低压）与混合动力汽车（带高压）的不同流程及注意事项

三、生产工艺：

1、打磨工艺：表面光滑；台架任何地方不能有焊点；台架任何地方都不准出现割手现象；对打磨机磨不到的机架工要注意焊接工艺。

2、用线工艺：按照原车标准色进行布线，检测面板与故障开关的线色要求为：端子色采用0.3平方的蓝色线，信号线采用0.5平方的绿色线，充电线采用4平方的白色线，电源线采用8平方的红色线。

3、保险盒：要求所有台架采用专用统一可置换的保险盒，保险盒含有10个专用保险和4个继电器（带标识），当出现故障时，要求能直接更换保险盒。

四、汽车无线诊断与智能故障设置考核平台

1 ）汽车无线诊断系统：采用ISO15765-4 (CAN)ISO14230-4 (KWP2000)ISO9141-2J1850 VPWJ1850 PWM输出，蓝牙接口，OBD 发射/接收， RS232 发射/接收。发射信号：正弦波信号：1-2KHz频率无级调整；信号单端对地输出，5Vpp-18Vpp幅值无级调整。通过人机对话平台，直观地检测与发射信号，使电控系统维修进入智能化，远程诊断距离可达600米以上。

2）智能故障设置考核平台:包含教师智能教学考核机+学生智能教学考核机+编程器，采用局域网智能考核，可对100台学生智能教学机、故障实验台、实验教学车实现远程故障设置、监控，方便对教学设备、学生考核进行集中化管理。

（1）故障发射的电压信号：0-5V电压无级调整；输出电压以0.02精度实时显示；信可发射的频率信号：2 Hz  999±1 Hz频率独立可调；1%-99%±1%占空比独立可调；信号单端对地输出；幅值固定输出

（2）教师、学生智能考核机：采用4*6寸彩色智能屏、可与计算机智能考核软件连网连接，学生在计算机智能考核软件上根据实训台故障现象进行故障检测和故障确认，并能进行老师和学生进行互动教学及实训教学工作过程，数据库记录档案已被下次查找相同案例，考试软件可以根据学生管理及老师管理的不同管理模式进行考核情况、自动完成评分等功能。

3）、编程器：通讯波特率在 5Kbps-1Mbps 之间任意可编程；USB 总线电源供电，电流200mA； CAN-bus 接口采用电气隔离，隔离模块绝缘电压：DC 1000V; CAN接口EMC等级：接触放电±8KV，群脉冲±2KV; 单通道最高接收数据流量：8000 fps(标准帧)，可编写教学设备、教学实验车的故障程序，可对学生智能教学机的编码管理，同时留有 USB端口进行扩展和投影功能。

4、互联网二维码智能教学平台：二维码智能学习平台：发动机智能教学积木板上印有“二维条形码”，使用智能手机或平板电脑自带的扫描器可进行如下教学内容：

1）电路图二维码：扫描二维码，移动终端将快速呈现传感器、执行器、控制系统积木教学台的电路图，使用指间缩放功能可对电路图形进行任意放大、定格及旋转操作，投放到投影机或高清一体机上时方便学生浏览查阅；

体机上时方便学生浏览查阅；
