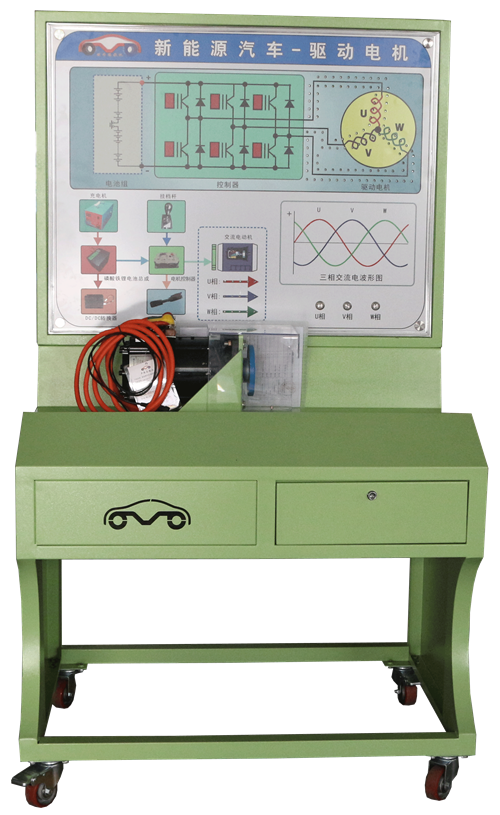

电动汽车驱动系统演示台架

一、主要用途：模拟纯电动车工作原理：可演主要用途：模拟纯电动汽车动力系统工作过程，设置故障排除故障，带充电放功能演示。

二、主要技术指标及规格：

1；采用电动汽车动力系统电路图，和蓄电池组，驱动电机，变频器，车载充电器，电池管理系统，变速器结构图。充分展示了以上各大系统的结构及工作原理，为以上系统制作了结构及工作原理PPT多媒体课件，喷绘挂图，培训方案等。

2；示教板面板上绘有彩色喷绘电路图，喷绘图由有机玻璃保护，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理。

3. 示教板上安装有检测端子，可直接在面板上检测各传感器、执行器、电池管理系，变频器，驱动电机等主要装置的管脚的电信号，如电阻、电压、电流、频率、波形信号等。

4.示教板上安装有电动汽车仪表、电流表，电压表，转速表，充分展示了电动汽车在起步，中速运行，高速运行，停止，倒车等各工况时的电流，电压变化示电动汽车的工作原理，展示它的工作过程；面板上分布各系统的演示装置，并配合演示动作；面板上还设置有相应的检测端子和故障开关，方便地进行工作原理的讲解和模拟故障的排除。设置检测端子，实时工况检测。注；以上需连接实训台完成此功能。

三、充放电技术平台：

1、演示完成电动汽车充电系统的控制：直流电机V、72V等多种功能的充电系统。

2、示教板面板上绘有彩色喷绘电路图，喷绘图由有机玻璃保护，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理。

四、汽车无线诊断与智能故障设置考核平台

1 汽车无线诊断系统：采用ISO15765-4 (CAN)ISO14230-4(KWP2000)ISO9141-2J1850 VPWJ1850 PWM输出接口：蓝牙LED指示灯：OBD 发射/接收， RS232 发射/接收。发射信号：正弦波信号：1---2KHz频率无级调整；信号单端对地输，5Vpp---18Vpp幅值无级调整。通过人机对话平台，直观地检测与发射信号，使电控系统维修进入智能化。远程诊断可达600米以上。

2、智能故障设置考核平台:包含教师智能教学考核机+学生智能教学考核机+编程器，采用局域网智能考核，可对100台学生智能教学机、故障实验台、实验教学车实现远程设置、监控，方便对教学设备、学生考核进行集中化管理。

1）故障发射的电压信号：0-5V电压无级调整；输出电压以0.02精度实时显示；信可发射的频率信号：2 Hz  999±1 Hz频率独立可调；1%-99%±1%占空比独立可调；信号单端对地输出；幅值固定输出

2）教师、学生智能考核机：采用4*6寸彩色智能屏、可与计算机智能考核软件连网连接，学生在计算机智能考核软件上根据实训台故障现象进行故障检测和故障确认，并能进行老师和学生进行互动教学及实训教学工作过程，数据库记录档案已被下次查找相同案例，考试软件可以根据学生管理及老师管理的不同管理模式进行考核情况、自动完成评分等功能。
